• 數字壓力表說明

YS-00B數字壓力表是紅旗儀表有限公司最新自主研發的產品。數字壓力表為全電子結構，采用美國進口16位CPU處理器，具有超強的抗干擾能力，極快的采樣速度。編程采用浮點運算技術、數字濾波技術、看門狗技術等。傳感器采用美國進口硅壓阻芯片。數字壓力表屬智能型壓力表，精度高、跟蹤速度快、操作簡單、工作可靠、壽命長、具有自保功能，用戶可以放心使用。

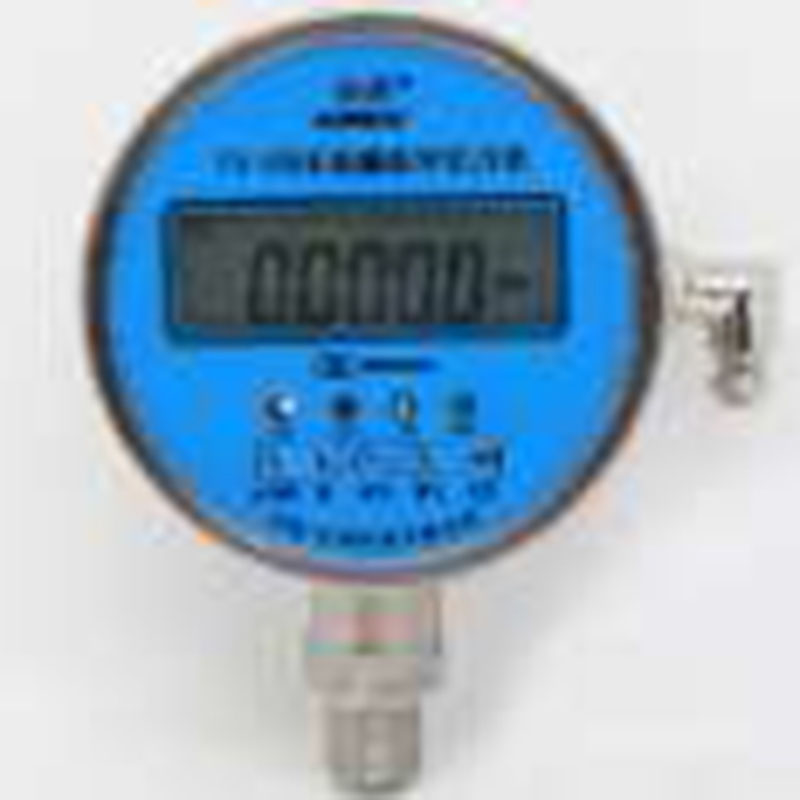

• 數字壓力表外形及接線方式

四個指示燈：工作指示燈

調試指示燈

上限報警指示燈

下限報警指示燈

五個按鈕： 確認按鈕

   移位按鈕

   減(-)按鈕

加(+)按鈕

復位按鈕

• 數字壓力表功能

具有壓力上、下限保護功能。壓力達到上限值時，聲光報警：蜂鳴器響，上限指示燈亮。同時，繼電器J1觸點閉合，輸出保護信號；當壓力低于下限值時，下限指示燈亮，繼電器J2觸點閉合，輸出下限保護信號。

壓力上下限具體數值可由用戶自行設定。

測量壓力值由4位數碼管進行實時顯示。

測量精度等級可達0.2%，0.1%。

輸入：交流220V±15%。

輸出：上限報警繼電器J1、下限報警繼電器J2，變送信號（①0~5V直流輸出，或②4~20mA）輸出。

測量范圍：-0.1~0，0~100MPa，可帶小數點，可根據客戶要求定制量程。

• 數字壓力表操作說明

AH表示壓力上限，AL表示壓力下限，AHH表示滿量程，ALL表示最小量程，

Abc指設置進入上下限調整程序的提示。

1. 通過接線插頭，將交流220V（或直流24V）電源接通。
2. 電源接通后，儀表進入測量狀態，數碼管顯示“0000”數據，工作指示燈亮。
3. 按住“確認”鍵，小于2秒，進入查看程序。然后每按一下“確認”鍵，依次顯示： AH：表示壓力上限；

壓力上限具體設定值；

AL：表示壓力下限；

壓力下限具體設定值；

AHH：滿量程（******量程）值；

滿量程（******量程）具體數值；

ALL：起始壓力；

起始壓力具體數值。

4. 修改上、下限報警數據具體步驟：
   • 長時間（大于2秒）按“確認”鍵不放。
   • 放開“確認”鍵后，數碼管顯示“Abc”，進入上下限調整程序，“調試”指示燈亮。
   • 再次按“確認”鍵，顯示“0000”，此時用“加”、“減”、“移位”鍵輸入“1111”密碼，后按“確認”鍵。
   • 然后用“加”、“減”、“移位”鍵調整AH（設定壓力上限），AL（設定壓力下限）后，用“確認”鍵保存設定值，并進入測試狀態，“工作”指示燈亮。

注：若在調整程序中，長時間（約10秒）沒有按鍵被按下，或是直接按下“復位”鍵，則直接跳回測試狀態，且設定值不會被保存。

5. ******量程AHH和起始壓力ALL由廠方設定，無法更改。

• 產品用途

該型數字壓力表是集壓力測量顯示、按點控制和變送輸出為一體的測控產品。可直

接安裝于現場或安裝于試驗控制臺，對與不銹鋼兼容的各種液體、氣體等介質的壓力測量和控制。

• 使用注意事項
  1. 使用時，******壓力請不要超過******量程的10%。
  2. 如出現亂碼，請檢查是否為復位鍵卡住導致的。
  3. 用戶需特別注意直流24V電源線正負極的方向，若接錯容易燒壞儀表。
  4. 如表發生故障，請聯系本公司售后人員，切勿自行拆除或碰觸底端傳感器以免損壞傳感器膜片。
