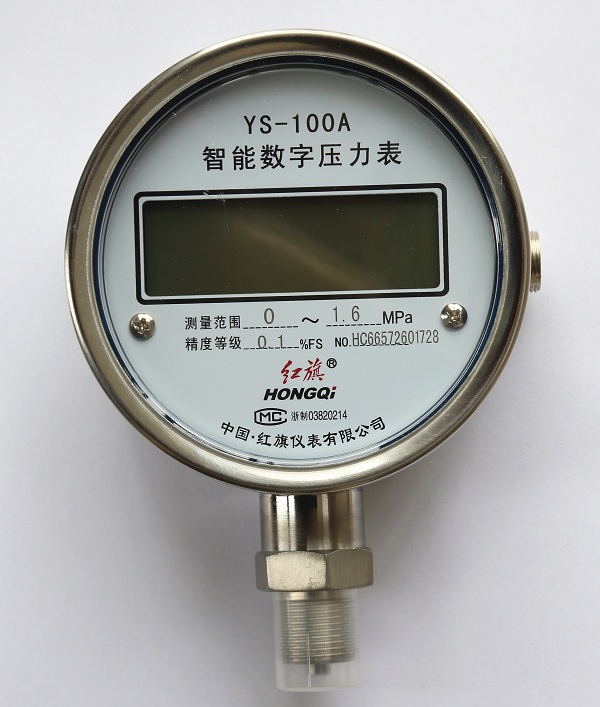

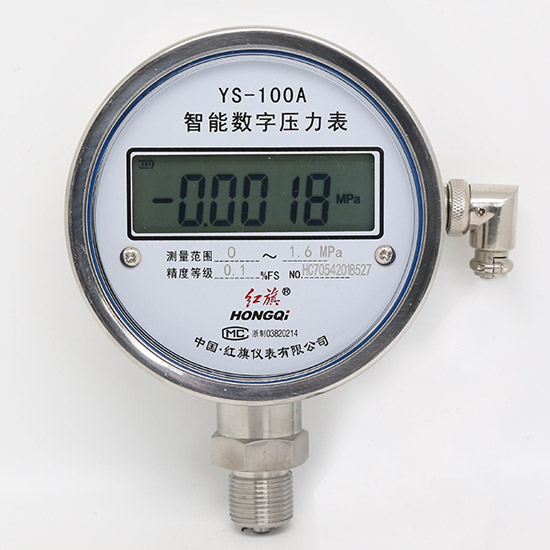

YS100A數字壓力表使用說明書

• 概述

YS-100數字壓力表是紅旗儀表有限公司自主研發的產品。該壓力表為全電結構，采用美國進口16位CPU處理器，具有超強的抗干擾能力，極快的采樣速度。編程使用浮點運算技術、數字濾波技術、看門狗技術等。傳感器采用進口硅壓阻芯片，該壓力表時屬智能型壓力表，精度高、跟蹤速度快、工作可靠、壽命長、具有自保功能，用戶可以放心使用。

• 性能及技術指標
  • 測量范圍：-0.1~0~100MPa，可帶小數點，可根據客戶要求做量程。
  • 精度范圍：0.5、0.2、0.1級。
  • 顯示：液晶屏四位或五位數碼顯示，另外帶有kPa或Mpa字樣。
  • 工作介質：與不銹鋼兼容的各種液體、氣體。
  • 環境溫度：-20℃~60℃。
  • 環境濕度：≤80％。
  • 壓力接口：5標準螺紋，可根據客戶要求定制。
  • 變送輸出：①0~5V直流輸出，或②4~20mA輸出。
• YS-100A數字壓力表，根據使用電源不同，分為兩種：

A：交流~220V電源。

B：直流24V電源（1：紅：+） （2：綠：-）。

插頭座連接圖：

• 使用注意事項
  • 使用時，******壓力請不要超過******量程的10%。
  • 使用中如發現有異常情況，請按下線路板正面的復位(RST)鍵即可。
  • 用戶需特別注意直流24V電源線正負極的方向，若接錯容易燒壞儀表。
  • 如表發生故障，請聯系本公司售后人員，切勿自行拆除或碰觸底端傳感器，以免損壞傳感器膜片。
